Le pendule - [Apprendre en ligne]
Cinématique
Le pendule
Mesure des temps de la période d’un pendule

Le but général de ce labo est de déterminer quels sont les paramètres susceptibles d’affecter la période d’un pendule (la durée d’un cycle complet).

Article mis en ligne le 22 février 2007
dernière modification le 17 août 2008

par Alex Huynh, Rioza Darusman

Un pendule qui se balance garde un rythme très régulier, si régulier, en fait, que pendant de nombreuses années des pendules étaient au coeur des horloges utilisées pour les mesures astronomiques à l’observatoire Greenwich.

Le but général de ce labo est de déterminer quels sont les paramètres susceptibles d’affecter sa période (la durée d’un cycle complet).

Avant toute chose, il faut savoir qu’il y a au moins trois facteurs qui peuvent affecter la période d’un pendule. Ces trois paramètres sont :

 l’amplitude du balancement
 la longueur du pendule (mesurée entre le centre de la masse au point de fixation)
 la masse

L’expérience consiste donc à faire plusieurs mesures en variant les paramètre ci-dessus.

Les Objectifs sont
 mesurer la période d’un pendule en fonction de l ’amplitude.
 mesurer la période d’un pendule en fonction de la longueur.
 mesurer la période d’un pendule en fonction de la masse.

Le matériel utilisé est
 Portail lumineux Vernier
 Rapporteur
 Ficelle
 Tiges, noix de fixation
 Masses de 100g, 200g, 300g
 Règle graduée
 Mathematica

Questions préalables

1. Oui, la période a l’air de dépendre de l’amplitude de balancement et de la longueur.

2. Non, la période n’a pas l’air de dépendre de la masse.

Tableaux des données et graphiques

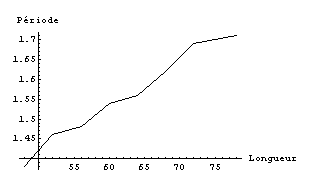

Mesure de la période avec variation de longueur

Longueur en cm. Période en sec.
77.5 1.7
72 1.66
68 1.62
64 1.56
60 1.54
56 1.48
52 1.46
48 1.38

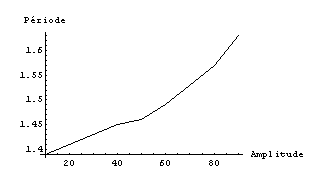

Mesure de la période avec variation d’angle

Angle en degré. Période en sec.
10 1.40
20 1.42
30 1.43
40 1.44
50 1.46
60 1.50
70 1.54
80 1.57
90 1.62

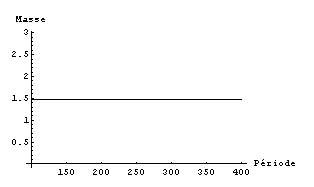

Mesure de la période avec variation de masse

Masse en gramme. Période en sec.
100 1.48
200 1.48
300 1.48

D’après ces mesures, nous pouvons clairement voir que l’amplitude et la longueur du pendule font varier sa période. Les résultats obtenus pour la masse étaient très similaires, nous en avons donc conclu que la période ne dépendait pas de la masse. Mais ce n’est pas sûr ! Les données obtenues n’étaient sûrement pas suffisantes (que 3 mesures).

Le graphique de la période au carré en fonction de la longueur :

On voit bien que c’est bien cette droite qui est la plus proche d’une proportionnalité directe.

Montrons que la période T est liée à la longueur en posant :

$T = 2\pi\sqrt{\frac{l}{g}}$

$T = cte\sqrt{l}$

$T^2 = cte^2{l}$ —> $y = cte^2{l}$

Conclusion

On peut conclure en disant que la période varie selon la longueur du pendule et l’amplitude à laquelle on le lâche, on peut noter que les variations sont très faibles. On a aussi pu voir que la masse n’affectait pas la période mais que ça n’était pas sûr car nous n’avions pas les moyens d’effectuer un grand nombre de mesures.
