Loi d'Ohm - [Apprendre en ligne]
Electricité
Loi d’Ohm
Rapport

Etude de la loi d’Ohm.

Article mis en ligne le 18 avril 2007
dernière modification le 16 mars 2008

par Naïm Hamdi, Nemo Rime, Vitangelo Pagliarulo

Georg Simon Ohm a découvert la relation entre l’intensité du courant, la tension et la résistance, laquelle a été baptisée loi d’Ohm. Elle dit que l’intensité du courant passant à travers une résistance est proportionnelle à la tension entre ses deux bornes.

Matériel

 Power Macintosh ou Windows PC
 LabPro ou Universal Lab Interface
 Logger Pro
 Vernier Current & Voltage Probe System
 Générateur continu 5-volt variable
 Fils
 Pinces crocodile
 Interrupteur
 Deux résistances (environ 10 et 50 Ω)
 Ampoule (6.3 V)

Questions préalables

Réglez la tension à 0 V sur le générateur puis allumez-le. Montez lentement la tension à 5 V. Suivez l’évolution du courant et décrivez ce qui se passe pour le courant quand on modifie la différence de potentiel aux bornes de la résistance. Si la tension double, que se passe-t-il pour le courant ? Quelle est d’après vous la relation entre la tension et le courant ?

Il semble, qu’il y a un rapport de proportionnalité entre le courant et la tension

Procédure

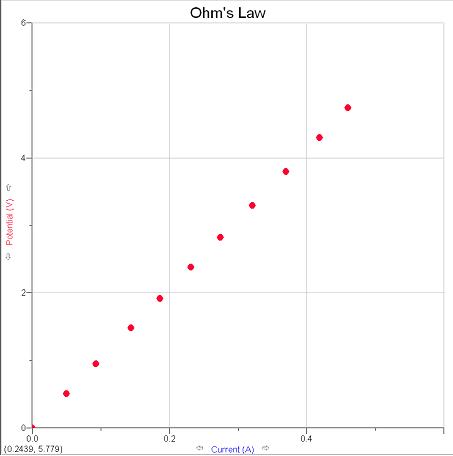

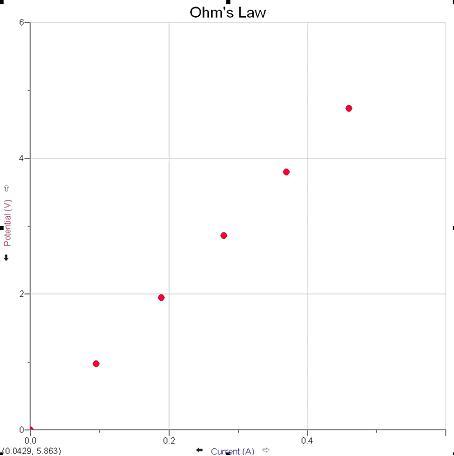

Nous avons augmenté la tension d’environ 0.5 V en 0.5V. Nous avons répété le processus jusqu’à une tension d’environ 5V.

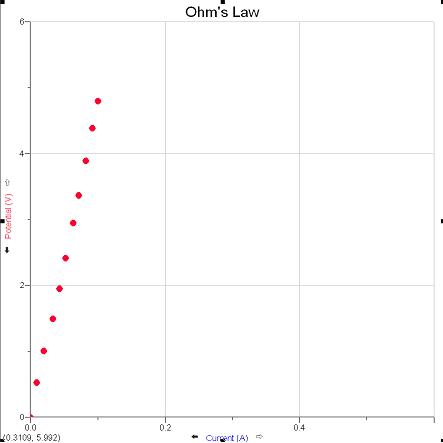

Ici, nous avons pareil, qu’au point précédent, avec une autre résistance

Tableau des données

Pente de la droite de régression (V/A)Ordonnée à l’origine (V)
Résistance 10 Ω 10.29 0.002211
Résistance 47 Ω 47.07 0.01456
Ampoule (3 premiers pts) 2.974 -0.073727
Ampoule (10 derniers pts) 25.35 -3.626

Analye

$1$- Nos données sont effectivement alignées sur une droite dont l’ordonnée à l’origine est $0,$ donc il y a une relation proportionnelle entre la tension et le courant.

 La formule pour le premier graphique est :
$10$ Ω*I (Intensité du courant).

 La formule pour le second graphique est :
$47$Ω*I (Intensité du courant).

$2$- La constante équivaut à la résistance.

$3$- Ici la tolérance vaut $5$%,
la résistance de $10$$\Omega$ peut donc varier entre $9.5$ et $10.5$$\Omega$ et celle de $47$$\Omega$ entre $44.65$ et $49.35$$\Omega$. Avec ces données, nos constantes ce touvent dans les marges de tolérance.

$4$- Oui nos résistances suivent la loi d’Ohm, pour toute nos données si l’on multiplie la valeur de l’intensité du courant par la résistance on obtient les bons résultats.

$5$- Nous avons remarqué que plus la tension est faible aux bornes de l’ampoule moins la valeur de la résistance est élevée. Et que lorsqu’on fait augmenter la tension aux bornes de celle-ci, la valeur de la résistance augmente.

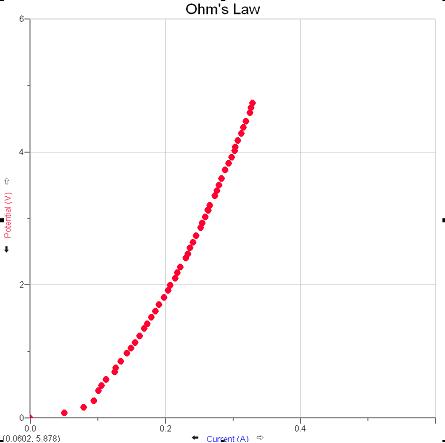

Il n’y a qu’à regarder le graphique suivant pour voir que la variation n’est pas linéaire.
Si on augmente la tension, la température augmente aussi. Donc sa résistance devient plus forte.

$6$- Après l’analyse de nos données, nous comprenons que l’ampoule ne suit pas la loi d’Ohm, car l’intensité du courant n’est pas proportionnelle à la tension.

Conclusion

En conclusion, nous pouvons dire, avoir bien compris le phénomène, ce que nous avions remarqué dans les question préalables c’est verifier par la suite. Nous trouvons intéressant de voir que cette loi ne s’applique pas aux ampoules, ce qui nous a assez étonné, il faut l’admettre. Cependant c’était prévisible, vu l’allure du graphique.
Un autre point important que nous avons appris, au terme de ce laboratoire : est que lorsqu’on augmente la tension, on fait aussi augmenter la température.
